云中邑小區充電站安裝流程及規范

云中邑充電站安裝流程及規范

一、安裝配料

1、主材：

（1）1-10路控制器（掃碼刷卡、刷卡投幣兩用式）

（2）1-20路控制器（掃碼刷卡、刷卡投幣兩用式）

（3）智能刷卡插座（標準型）、刷卡插座集成查詢機

（4）1-2式充電樁

（5）全媒體充電站

（6）插座防雨帽、控制器防雨帽、控制器支架等

2、輔材：

（1）插座

（2）4*8鍍鋅方管

（3）BVR1.5㎡支線連接線

（4）BVR2.5㎡電源連接線（單套系統配置）

（5）BVR4-6㎡電源連接線（4套以下系統主線串聯配置）

（6）油漆（可按照地區差異選擇使用）

（7）1.5 自攻絲、2.5 自攻絲 、4 自轉絲（根據安裝方式差異區別使用也可組合使用）

（8）2.5PVC線槽、16或20pvc穿線管，有安裝地埋式布線時使用防護套管，中間穿穿線管。

（9）插座號碼貼、設備編號貼、明鎖、8個膨脹絲，150膨脹絲。

(10)焊接焊條、電工膠帶等 。

三、安裝方式及辦法

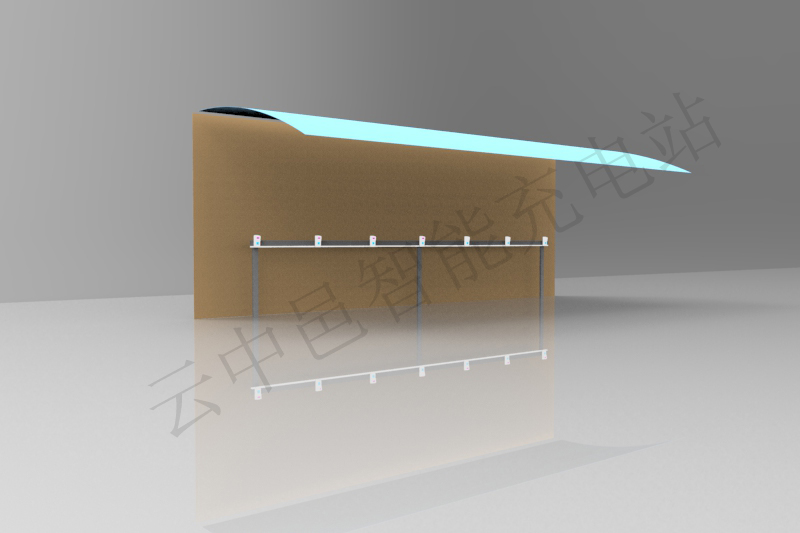

1、根據安裝現場情況的不同，如果能借助車棚橫梁或建筑物墻體的盡量借用。種方式靠墻安裝，需要打線，要做到橫平豎直 。

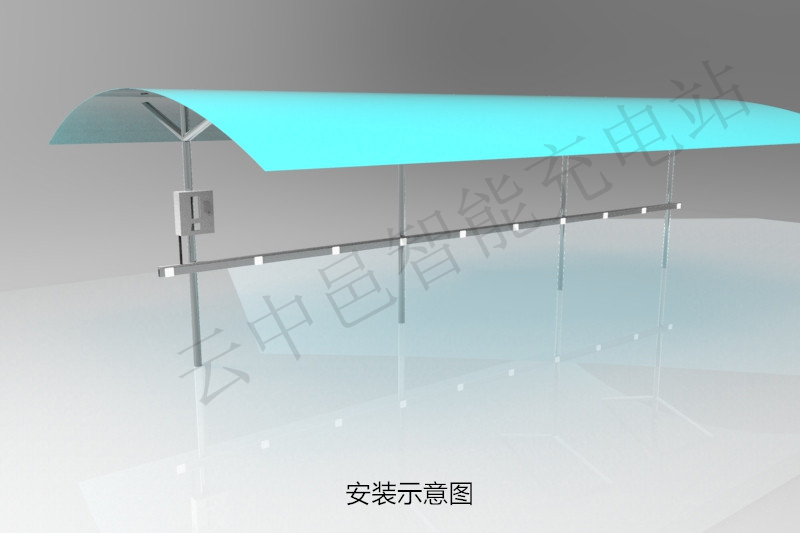

2、第2種安裝主要采用橫梁式安裝，即使用4*8鍍鋅方管進行焊接，立柱高度地上部分70-80公分左右，地埋深度30公分左右，橫梁長度8-10米，插座平均分布安裝在橫梁上，布線要橫平豎直，刷漆要均勻飽和（刷漆可根據物業或地區差異選擇使用）。

3、1-2式充電樁，地埋線深度應在30公分，要加防護套管和穿線管，防護套管中要穿入穿線管，樁體安裝使用膨脹螺絲固定，如無水泥地面，要開挖預埋固定。

4、全媒體充電站，如果沒有安裝的硬化厚度在25公分以上的地面上時，要開挖安裝支墩和回填水泥。如果地面厚度在25公分以上，可以使用150 長度膨脹絲進行固定。

5、立柱式充電樁及系統安裝辦法

1）查看系統配置清單，立柱式主控制器，充電樁，BvR2.5㎡主控電源線，BVR1.5㎡系統連接支線 ，插座，地埋波紋穿線管，16-20pVc 穿線管，彭脹絲，地籠等附件 。

2）確定安裝位置將電源線通過地理挖溝（深20公分）連接到立柱式控制器處，在主控制器位置挖溝（30-35公分）埋入地籠，用混凝土澆灌固定。同時主控制器向系統上5個充電樁采用挖溝（20公分深）進行地理布線。布線時電線先穿入16-20pVc穿線管，然再穿入波紋套管，然后分別連接控制器和充電樁 。

3）1.5平方支線的（火線）紅線是并聯接入控制器，（零線）綠線是將充電樁串聯后接入控制器。切記零，火線不要接反。

 四、安裝及安全注意事項

（一）安裝注意事項

1、安裝前應制作《安裝配置單》，《安裝配置單》是材料投入和結算的依據，經銷商要妥善管理。公司已經提供了配置單樣表可以修改使用?！栋惭b配置單》完成后代理商主管領導（老板）審定后，工隊開始組織領料及施工安排。

2、安裝工隊在安裝時，如果與《安裝配置單》有沖突的地方，應第 一時間通知簽單業務經理，簽單業務經理應及時予以調整，調整后的實際安裝情況安裝工隊應在安裝配置單上做標注文字說明和數量調整。

3、安全管理的第  一責任人為安裝工隊長，第二責任人為業務簽單經理。因為安裝都是電工范圍的性，需要熟知電工知識的安裝工隊，任何安裝人員都必須在安全前提下進行安裝和安裝后的調試工作，為此公司建議代理商設立安全責任激勵獎，全年無任何安全事故，工隊長和調試電工設立3000-5000元安全獎金。此安全獎金如發生一次安全事故全部取消。

4、在接電，高空、穿墻等作業時應考慮安裝現場的實際情況。如因工隊安裝造成的現場損失由工隊負責。

（二）安裝及驗收辦法

1、驗收系統運行的正常性，確保整個系統正常運轉。給安裝工隊配備公用卡，公用卡既是試驗卡又是示范卡應節約合理使用。

2、驗收安裝的可靠、牢固、美觀 。

3、安裝完工后的所有圖片資料，主要是廣告機的位置照片 。

4、安裝完成工隊長應及時登記電表起始度數，并經物業公司簽字確認，一個小區一張電表登記單。代理商可建立電費登記檔案，對全年系統的運行費用進行總結比對。

5、安裝結束安裝工隊長是第  一驗收負責人，應對系統安裝的牢固性、系統安全性進行驗收，并拍照存檔。

（三）存檔資料要件

1、合作協議

2、安裝配置單

3、安裝竣工驗收單單

4、安裝竣工照片

5、小區電表計量表

以上資料代理商應建立歸檔，便于系統運行時的管理。

云中邑股份有限公司
